THANG LỒNG NÂNG HÀNG THỦY LỰC

Sơ lược về thang nâng hàng thủy lực

- Trong thời đại công nghiệp hóa hiện nay, vấn đề tăng năng xuất lao động, giảm nhân công, chi phí sản xuất quyết định chính vào thành công của doanh nghiệp. Trong hệ thống dây chuyền sản xuất tự động của mỗi doanh nghiệp thì thang nâng hàng thủy lực góp phần rất lớn để đạt được mục tiêu trên.

- Thang nâng thủy lực không chỉ bó hẹp trong xưởng sản xuất công nghiệp, nó còn rất phù hợp với nhu cầu vận chuyển trong các cửa hàng buôn bán, nhà dân có nhu cầu vận chuyển đồ lên trên các tầng. Trước khi lắp đặt thang tải hàng, Quý khách cần biết nhu cầu về tải trọng thang, chiều cao nâng và mặt hàng cần nâng để đưa ra sự lựa chọn tối ưu nhất nhằm tiết kiệm chi phí.

- Thang máy tải hàng của Thịnh Thành Phát có nhiều mẫu khác nhau, đa dạng về chủng loại và giá thành. Sự đa dạng về chủng loại giúp doanh nghiệp có thể bố trí thang máy tải hàng ở bất kỳ vị trí nào trong nhà xưởng. Sau đây, chúng tôi xin giới thiệu về mẫu thang lồng nâng hàng thủy lực.

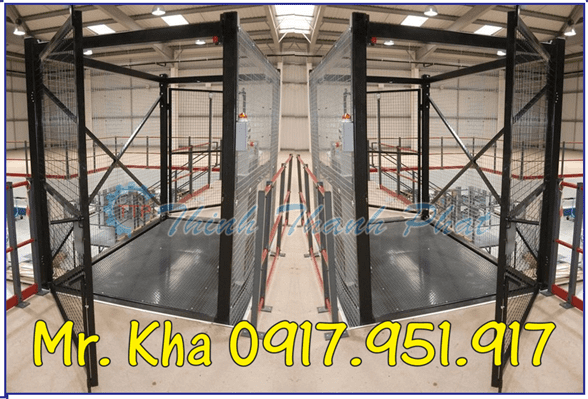

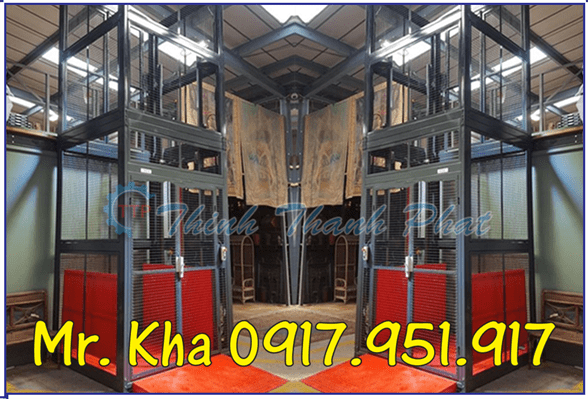

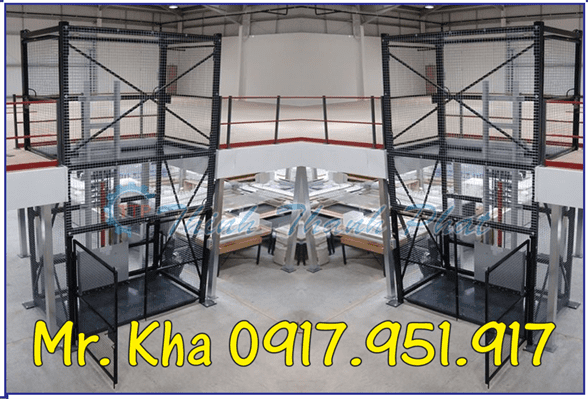

- Cũng như những mẫu thang nâng hàng khá, thang nâng thủy lực dạng lồng được sử dụng để vận chuyển hàng hóa giữa các tầng. Với tải trọng 200kg đến 20 tấn, lên cao từ 1-30 mét. Thông thường được lắp đặt trong xưởng. Thang sử dụng hệ thống thủy lực nâng chiều cao với một xi lanh thủy lực, hoạt động trơn tru, tiếng ồn thấp, bảo trì dễ dàng, tuổi thọ dài.

- Cấu trúc đường ray chắc chắn, tải trọng lớn, thang máy ổn định, lắp đặt và bảo trì dễ dàng, là một thiết bị vận chuyển hàng hóa lý tưởng cho các công ty, nhà máy kho xưởng.

Đặc tính kỹ thuật:

- Toàn bộ thiết bị mới 100%, sản xuất theo đơn đặt hàng của khách hàng.

1. Loại thang: Thang nâng hàng.

2. Số lượng: 01 thang.

3. Tải trọng: 2000 kg.

4. Tốc độ: 12 m/p.

5. Số điểm dừng: 02 stop(1FL, 2FL,OH )

6. Hố thang:

- Kích thước (rộng x sâu): W3450mm x D3175 mm

- Hành trình: Theo thực tế.

- Pit: 1500mm.

- OH: 4200mm.

- Phòng máy: Ở phía trên hố thang.

7. Nguồn điện: 3 pha x 50hz

8. Điều khiển: Tự động dừng tầng

Máy kéo:

- Loại: Mô tơ hộp số

- Xuất sứ: Mitsubishi

- Nguồn điện: 3pha x 50hz

- Dung sai nguồn cho phép: 5%

- Công suất: 7.5KW

- Nguồn chiếu sáng: 220V x 1pha x 50hz

Tủ điều khiển:

- Hệ điều khiển: Điều khiển độc lập

- Chế độ điều khiển: Tự động dừng tầng

Bảng điều khiển:

- Nút bấm số

- Hiển thị 7 thanh thể hiện số tầng chuyển và số tầng thang dừng.

- Mũi tên lên xuống theo chiều di chuyển của thang.

- Hệ điều hành: Relay 24Vdc ,220Vac – Made in Japan.

Cabin:

1. Kích thước ( rộng x sâu x cao ) W3000mm x D3000mm x H 2000mm

2. Sàn cabin: Tôn sần

3. Giá đỡ (dầm) cabin: U50x50mm

4. Khung cabin: U120x50mm

5. Đầu treo cabin: U100x50mm

6. Gân căng cứng: V30mm x30mm

Các bộ phận khác:

1. Ray cabin: Ray chuyên dùng thang máy.

2. Cáp treo: Cáp chuyên dùng cho thang máy – Made in Korea.

3. Dây điện theo Cabin.

4. Trang thiết bị an toàn: Mạch bảo vệ mất pha, ngược pha

- Giảm chấn thang (buffer) .

- Công tắc A,B chống vượt hành trình: Đặt ở 2 đầu hành trình có tác dụng không cho thang vượt quá hành trình cho phép giúp an toàn cho người người sử dụng và hoạt động của thang.

Hệ thống dầm:

- Dầm móng thang: U100mm x 50mm

- Dầm máy: U 120 x 50 mm

- Toàn bộ phần sắt của U và V được sơn chống rỉ 2 lớp

Model thông dụng

- TTP-01 1200 × 1200mm 1T 1-10m

- TTP-02 1400 × 750mm 0,3T 1-10m

- TTP-03 1600 × 1600mm 2T 1-10m

- TTP-04 1800 × 1200mm 0,3T 1-10m

- TTP-05 2000 × 1500mm 1T 1-10m

- TTP-06 2000 × 2000mm 1T 1-10m

- TTP-07 2000 × 2000mm 3T 1-10m

- TTP-08 2200 × 1500mm 2T 1-10m

- TTP-09 2400 × 1600mm 1,5T 1-10m

- TTP-10 2400 × 2000mm 2T 1-10m
